FSTH-UNEOS05

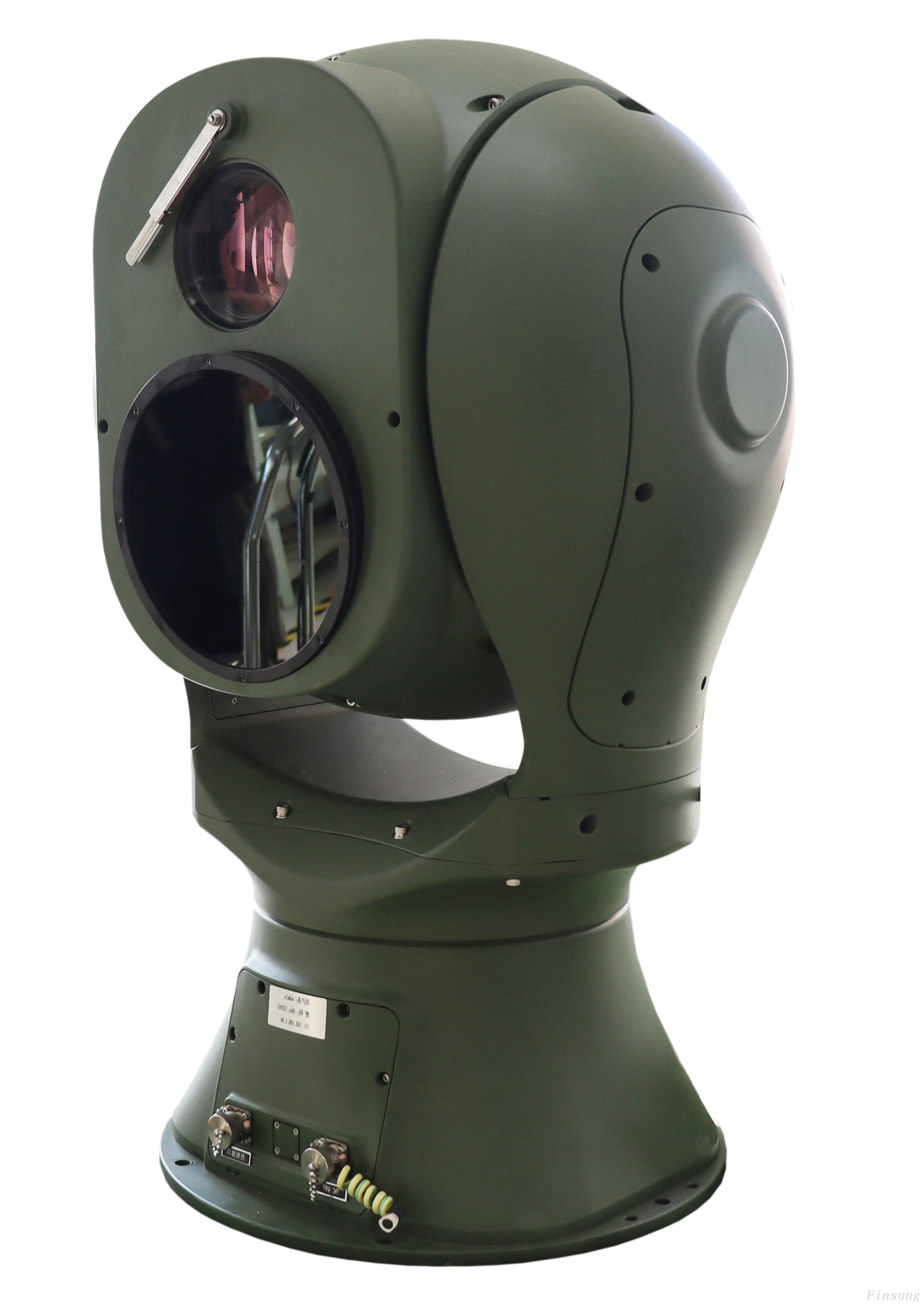

1. Produkteinführung
Fanshuang Technology hat dieses fotoelektrische Erkennungs- und Überwachungssystem unabhängig entwickelt. Es handelt sich um eine hochmoderne elektrooptische Überwachungseinrichtung, die speziell für die Verstärkung der Verteidigung in geringer Höhe an wichtigen Stellen entwickelt wurde. Zu diesen Orten gehören Militäranlagen, Atom- und Chemieanlagen, Grenz- und Küstenregionen, Tagungsorte, Bürogebäude, Justizvollzugsanstalten und Flughäfen. Ausgestattet mit einer hochauflösenden Kamera für sichtbares Licht und einer Wärmebildkamera bildet es eine multispektrale Detektionseinheit. In Kombination mit KI-gestützten Zielerkennungs- und Überwachungskomponenten kann das System zivile kleine und mittlere Drehflügler- und Starrflüglerdrohnen effizient erkennen, überwachen, analysieren und Warnungen senden. Die optische Plattform kann allein oder mit Radar, passiven Spektrumdetektoren und Störsendern arbeiten und so ein automatisiertes Drohnenabwehrnetzwerk bilden. Dies gewährleistet rund um die Uhr und bei jedem Wetter einen zuverlässigen Schutz in wichtigen Gebieten in geringer Höhe.
Das Produkt nimmt eine Kugelform an, wodurch es starkem Wind standhält, Erschütterungen minimiert und eine stabile und klare Abbildung gewährleistet. Sein geteiltes Ober- und Unterdesign ermöglicht eine getrennte Verpackung und einen separaten Transport. Dadurch wird das Gewicht verteilt und die Transportfähigkeit in schwierigem Gelände deutlich verbessert. Der modulare Aufbau ermöglicht eine flexible Kombination und Anpassung von Detektionskanälen und optischen Konfigurationen je nach Kundenwunsch. Dies gewährleistet die Erkennung, Identifizierung und Erkennung unter verschiedenen Bedingungen wie völliger Dunkelheit, Nebel, Regen und Schnee. Das in einem integrierten Druckgussverfahren hergestellte Produkt zeichnet sich durch eine robuste Struktursteifigkeit aus, ist leicht, gut abgedichtet und mit Stickstoff gefüllt. Das gesamte System erfüllt den Schutzstandard IP67 und gewährleistet so einen langfristig zuverlässigen Betrieb unter rauen Außenbedingungen.
2.Produktmerkmale
Starke Tragfähigkeit: Das Gerät kann Kameras mit sichtbarem Licht mit langer Brennweite, Wärmebildkameras mit großer Apertur, optionale Laser-Entfernungsmesser, Positionierungs-/Navigationssysteme, elektronische Kompasse usw. aufnehmen und ermöglicht so die Beobachtung von Zielen über große Entfernungen.
Breites Erkennungsspektrum: Durch die Kombination von hochauflösendem sichtbarem Licht und gekühlter Wärmebildgebung nutzt dieses System die Vorteile der Multiband-Erkennung. Es integriert aktive und passive Erkennungsmethoden, konvergiert und fusioniert mehrere Datenquellen, um sicherzustellen, dass keine Ziele verfehlt werden, und erfüllt so die Überwachungsanforderungen in Umgebungen bei jedem Wetter bei Tag und Nacht.
Schnelle Neupositionierungsgeschwindigkeit: Mit einer Rotationsgeschwindigkeit von bis zu 120°/s und einer Beschleunigung von bis zu 150°/s² sorgt es für schnelles Starten/Stoppen und einen reibungslosen Betrieb, was ideal für die Erfassung und Verfolgung sich schnell bewegender Ziele ist.
Großer Abdeckungsbereich: Es bietet einen Azimut-Rotationsbereich von 0° bis 360° und einen Pitch-Rotationsbereich von -90° bis +90° und ermöglicht so eine Rundumerkennung und eine volldimensionale Abdeckung ohne tote Winkel.
Hohe Regelgenauigkeit: Ausgestattet mit berührungslosen Präzisionswinkelgebern und einem hochpräzisen Servoregelsystem mit geschlossenem Regelkreis erreicht es eine Positionierungsgenauigkeit von bis zu 0,005°. Die leistungsstarke Bildverarbeitungseinheit sorgt in Kombination mit einem hochpräzisen Fokuskontrollmechanismus für einen präzisen Autofokus.
Hervorragende Verfolgungsleistung: Ausgestattet mit fortschrittlichen Zielerfassungs- und Verfolgungsalgorithmen und einem automatischen Verfolgungsmodul kann er Ziele bei schnellen Flug- und Richtungsänderungen stabil verfolgen, unterstützt durch eine hochpräzise Servosteuerung.
Hoher Grad an Intelligenz: Es unterstützt die Erkennung von Einbrüchen, Bewegungen und anderen abnormalen Verhaltensweisen. Es kann Ziele wie Menschen, Fahrzeuge, Drohnen und Vögel klassifizieren und erkennen und verfügt über Funktionen wie Hotspot-Warnungen, Radarverknüpfung und 3D-Zoompositionierung, wodurch die unbemannten, automatisierten und informationsbasierten Fähigkeiten des Systems erheblich verbessert werden.
Mehrere proaktive Schutzmaßnahmen: Es umfasst einen starken Wärmequellenschutz, eine interne Temperaturüberwachung und gerichtete industrielle Entfroster zur Verbesserung der Systemzuverlässigkeit.
Starke Anpassungsfähigkeit an die Umwelt: Hergestellt aus hochfesten Aluminiumlegierungsmaterialien und mit zweischichtiger interner und externer Drei-Proof-Technologie, verfügt es über die Schutzart IP67, wodurch es resistent gegen Regen, Staub, Korrosion und elektromagnetische Störungen ist und für den langfristigen Einsatz in rauen Außenumgebungen geeignet ist.
Artikel | GD55W-FX |
| Bei einer atmosphärischen Sichtweite von ≥ 20 km, einer Luftfeuchtigkeit von ≤ 50 % relativer Luftfeuchtigkeit und einem Temperaturunterschied von > 6 K erreicht das System die folgenden Erkennungs-, Verfolgungs- und Erkennungsentfernungen für verschiedene Drohnenziele:
Für ein Drohnenziel mit den Maßen 0,3 m × 0,3 m: - Sichtbares Licht: - Erkennungsentfernung: ≥ 4000 m - Verfolgungsentfernung: ≥ 4000 m - Erkennungsentfernung: ≥ 3000 m - Wärmebild: - Erkennungsentfernung: ≥ 4000 m - Verfolgungsentfernung: ≥ 4000 m - Erkennungsentfernung: ≥ 3000 m
Für ein Drohnenziel mit den Maßen 3500 mm × 500 mm: - Sichtbares Licht: - Erkennungsentfernung: ≥ 10000 m - Wärmebild: - Erkennungsentfernung: ≥ 15000 m |
Infrarot-Wärmebildgebung | 1 Detektor: Gekühltes Quecksilber-Cadmium-Tellurid (MCT)-Infrarot-Fokalebenen-Array 2. Spektralbereich: 3,7 µm bis 4,8 µm 3. Auflösung: 640 × 512 4. NETD: Besser als 20 mK 5. Brennweite des Objektivs: 90 bis 1100 mm, 12-fach stufenloses Zoomobjektiv 6. Startzeit: ≤ 8 Minuten (bei normaler Temperatur) 7. Objektivsteuerung: Motorisierter Zoom, manueller/automatischer Fokus 8. Bildverbesserung: Digitale Bilddetailverbesserungstechnologie SDE (Scene Detail Enhancement). 9. Polarität und Falschfarbe: Optionen für Black Hot, White Hot und verschiedene Falschfarbenpaletten 10. Bildanpassung: Helligkeit, Kontrast und Gammakorrektur 11. Kodierungsformat: H.264/H.265/MJPEG 12. Unterstützung für hohe Lichtschutzfunktion |
Hochauflösendes sichtbares Licht | 1. Sensor: 1/1,8″ Starlight-CMOS mit ICR (Infrared Cut Removal) für automatische Farbumschaltung von Tag zu Nacht 2. Auflösung: 2688 × 1520 3. Bildrate: 50 Hz 4. Beleuchtungsempfindlichkeit: - Farbmodus: 0,002 Lux - Schwarzweißmodus: 0,0002 Lux 5. Kodierungsformat: H.264, H.265, MJPEG 6. Bildverbesserung: Unterstützt Wide Dynamic Range (WDR), starke Lichtunterdrückung, elektronische Bildstabilisierung, digitale 3D-Rauschunterdrückung und automatischen Weißabgleich 7. Objektiv: 12,5 bis 775 mm hochauflösendes motorisiertes Zoomobjektiv 8. Nebeldurchdringung: Unterstützt sowohl optische als auch elektronische Dual-Mode-Nebeldurchdringung |
Servo drehbar | 1. Struktur: Sphärischer, zweiachsiger Doppelrahmen 2. Ansichtsfenster: Zwei Ansichtsfenster, mit denen zwei Sensoren mit unterschiedlichen Wellenlängen gleichzeitig montiert werden können 3. Horizontaler Bereich: Kontinuierliche N×360°-Drehung, mit mechanischer Verriegelung im ausgeschalteten Zustand 4. Neigungsbereich: -90° bis +90°, mit Soft-Limit-Funktion und programmierbaren Einstellungen 5. Rotationsgeschwindigkeit: - Horizontal: 0,01° bis 120°/s - Neigung: 0,01° bis 120°/s - Maximale horizontale Geschwindigkeit: ≥ 200°/s 6. Beschleunigung: - Horizontal: 150°/ s² - Neigung: 150°/ s² 7. Geschwindigkeitsanpassung: Intelligente variable Geschwindigkeitserkennung, unterstützt die Anpassung der Brennweitengeschwindigkeit des Objektivs 8. Antriebsmethode: Direktantrieb mit einem drehmomentstarken Seltenerd-Permanentmagnet-Synchronmotor, der ein schnelles Starten und Stoppen ermöglicht 9. Positionierungsgenauigkeit: Besser als 0,005° 10. Positionierungszeit: ≤ 2 Sekunden (für einen 90-Grad-Bereich) 11. Nullpunkteinstellung: Unterstützt die Einstellung von Nullpunkten sowohl für die horizontale als auch für die Neigungsachse 12. Voreinstellungen: ≥ 2048 voreingestellte Positionen 13. Pfadscan: Unterstützt voreingestellte Punktpatrouille, Tag-Nacht-Patrouille, linearen Scan, Rahmenscan und Apfelschalenscan mit einstellbarer Scangeschwindigkeit 14. Motorschutz: Plattenteller-Stauschutz für hohe Zuverlässigkeit |
Trackingsystem | 1. Tracking-Methode: Front-End-Embedded-Hardware-Tracking. 2. Tracking-Modi: Manuelle und automatische Verfolgung, unterstützt Radarverknüpfung. 3. Videoumschaltung: Umschaltung zwischen digitalem HD-sichtbarem Licht und digitalem Infrarot-Video während der Verfolgung. 4. Tracking-Funktionen: Eingebaute mehrere Tracking-Algorithmen, unterstützt die Erkennung mehrerer Ziele, automatische Erfassung, automatischer Zoom während der Verfolgung, Echtzeitanzeige der Zielflugbahn, Anti-Kurzzeit-Okklusion, sowohl manuelle als auch automatische Verfolgung, unterstützt Radar-verknüpfte Verfolgung. Unterstützt die Zielerkennung während der Verfolgung, unterstützt die Erkennungsverfolgung, passt sich dem leeren Verfolgungstor an und passt die Größe der Verfolgungsbox entsprechend der Zielgröße an. 5. Tracking-Anzeige: Verfügt über eine Zielübersichtsanzeige, eine einstellbare Übersichtsposition und unterstützt die Anzeige von Zielen mit 2-facher, 4-facher und 8-facher Vergrößerung. |
Intelligente Analyse | 1. Eingebaute 16 TOPS-Verarbeitungseinheit. 2. Implementierungsmethode: Front-End-eingebettetes intelligentes Analysemodul. 3. Erkennung abnormalen Verhaltens: Unterstützt die Zielerkennung; Unterstützt die Erkennung von Regionseinbrüchen, Grenzüberschreitungen, Bewegungserkennung usw. 4. Klassifizierungserkennung: Unterstützt die Klassifizierungserkennung von Zielen wie Menschen, Fahrzeugen, Drohnen, Vögeln usw. (erfordert vom Kunden bereitgestellte Datensatzunterstützung). |
Envior -geistige Anpassungsfähigkeit | 1. Betriebstemperatur: -40 °C bis 60 °C, Lagertemperatur: -45 °C bis +70 °C 2. Luftfeuchtigkeit: 95 % relative Luftfeuchtigkeit 3. Überspannungsschutz: Leistung 4000 V, Kommunikationssignal 2000 V 4. Salzsprühbeständigkeit: pH 6,5–7,2, kontinuierlicher Salzsprühtest für 96 Stunden, bleibt betriebsbereit 5. Vibration: Erfüllt die Anforderungen für den Straßen-LKW-Transport gemäß GJB150A.16 6. Schutzart: IP67 |
Erweiterte Funktionen | 1. Gesundheitsmanagement: Unterstützt Selbsttest beim Einschalten, Statusabfrage und Fehlercode-Feedback. Unterstützt Hardware-Zustandsabfragen wie sichtbares Licht, Wärmebildkomponenten, Horizontal- und Pitchmotoren, Chiptemperatur und Betriebszeit. 2. Datenübertragung: Möglichkeit zur Echtzeit-/Abfragerückmeldung des Sichtfelds des Objektivs, des Vergrößerungsverhältnisses, der ZOOM-/FOKUS-Werte und des Schwenk-/Neigewinkels. Unterstützt Echtzeit-/Abfrage-Feedback und Positionierungsfunktionen für Horizontal- und Neigungswinkel. 3. Upgrade und Wartung: Unterstützt Remote-Neustart- und Remote-Upgrade-Funktionen und erleichtert so die Systemwartung. |
Bemerkungen | 1. Netzwerkschnittstelle: 1x 100M/1000M adaptiver Ethernet-Port. 2. Netzwerkprotokolle: Unterstützt TCP/IP, HTTP, RTP, RTSP, PPPoE, DNS, FTP. Unterstützt auch Netzwerkprotokolle wie ONVIF 2.0, GB28181. 3. Stromversorgung: AC220V ±20 %, 50 Hz. 4. Stromverbrauch: Maximal ≤600 W, stabil ≤150 W. 5. Abmessungen: Durchmesser Ф 565 mm × Höhe 880 mm. 6. Gesamtgewicht: ≤110 kg. |

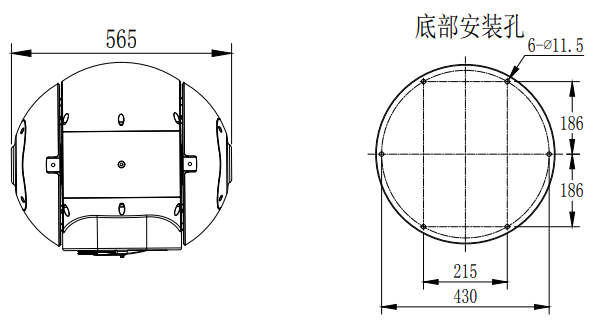

4. Abmessungen
5. Anwendungsfälle
Wird hauptsächlich für die Sicherheit und Verteidigung im Nahbereich an wichtigen Orten wie Militärstützpunkten, Flughäfen, Gefängnissen, Nuklear- und Chemiesektoren, Grenz- und Küstenverteidigung, Konferenzzentren, Bürogebäuden, Ölfeldern und Öldepots eingesetzt.
Typische Einsatzmöglichkeiten auf militärischen und zivilen Flughäfen sind in den letzten Jahren:
Anti-UAV-Systeme (C-UAS):
Im Jahr 2019 wurde es am internationalen Flughafen Chengdu Shuangliu und für die Sicherheitsparade zum Nationalfeiertag eingesetzt.
Im Jahr 2020 wurde es am Hong Kong International Airport und am Beijing Daxing International Airport angewendet.
Im Jahr 2021 wurde es in der zivilen Luftverteidigung C-UAS in Hefei und für die Anti-UAV-Sicherheit während des 100. Jahrestages des CPC eingesetzt.
Im Jahr 2022 leistete es C-UAS-Sicherheitsunterstützung in geringer Höhe für eine Einheit in Peking und wurde bei Anti-UAV-Operationen in Hong Kong BD eingesetzt.
Im Jahr 2023 wurde es in Aserbaidschans fahrzeugmontierten C-UAS- und Anti-UAV-Einsätzen in Australien BD übernommen.

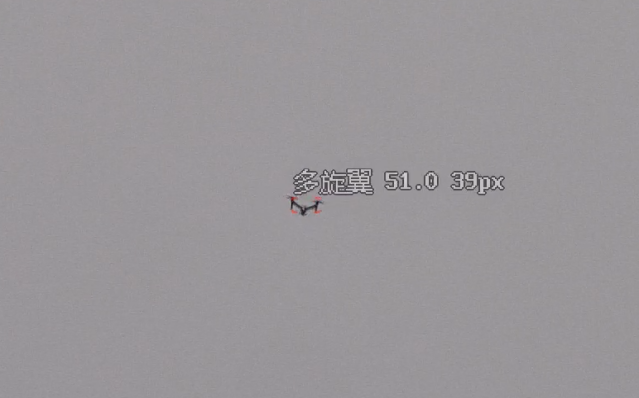

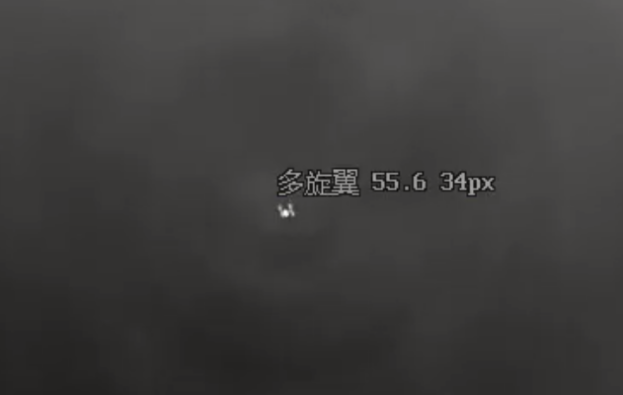

Erkennung und Verfolgung von sichtbarem Licht und Wärmebild

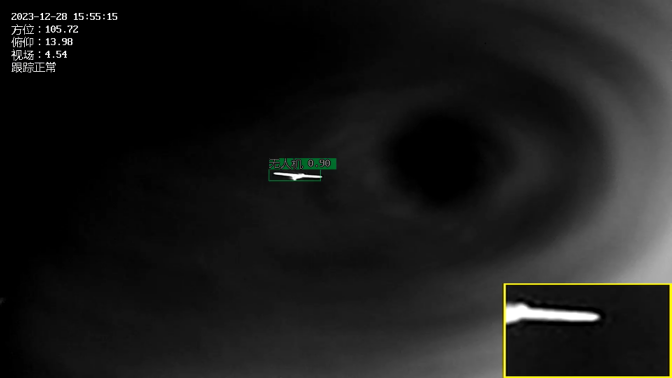

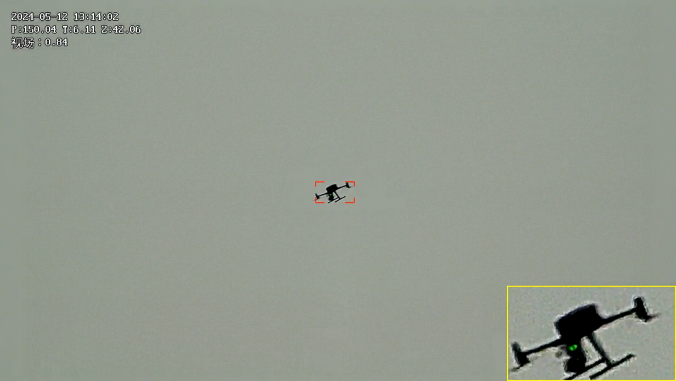

Multi-Rotor, Starrflügel-Erkennungsverfolgung, Übersichtsanzeige

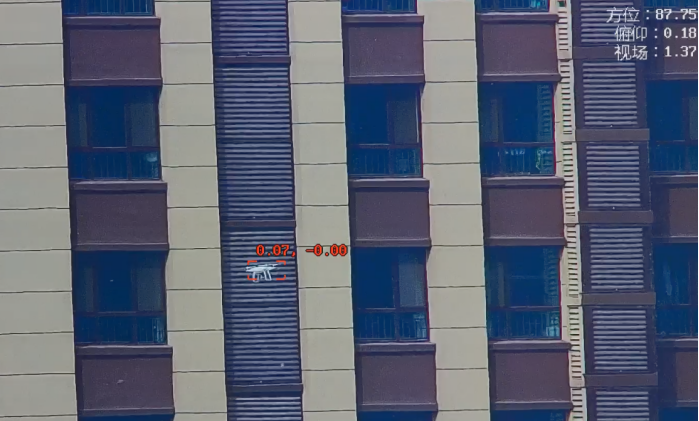

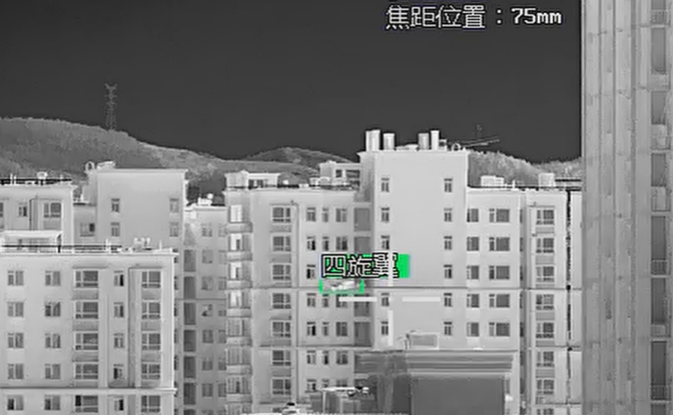

komplexe Hintergrunderkennung, Tracking

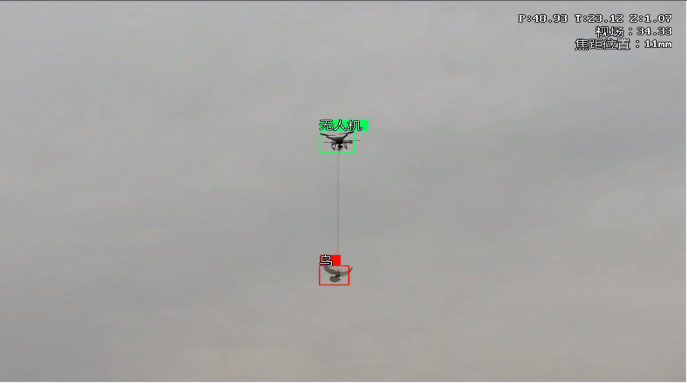

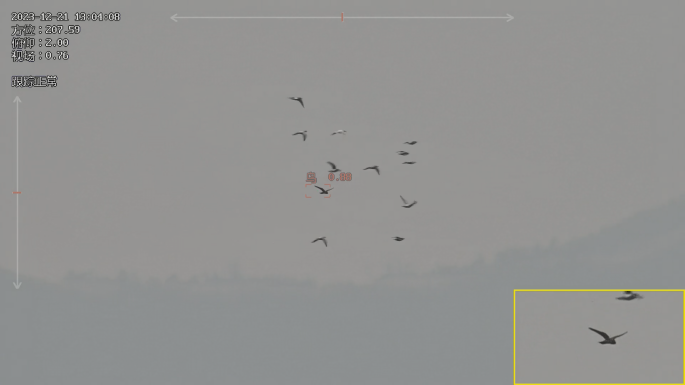

Vogelerkennung, Vogelverfolgung

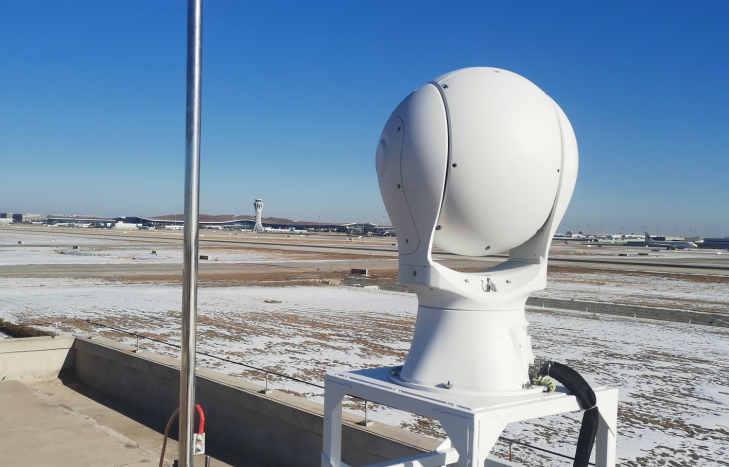

Anti-UAV-Projekt am Flughafen

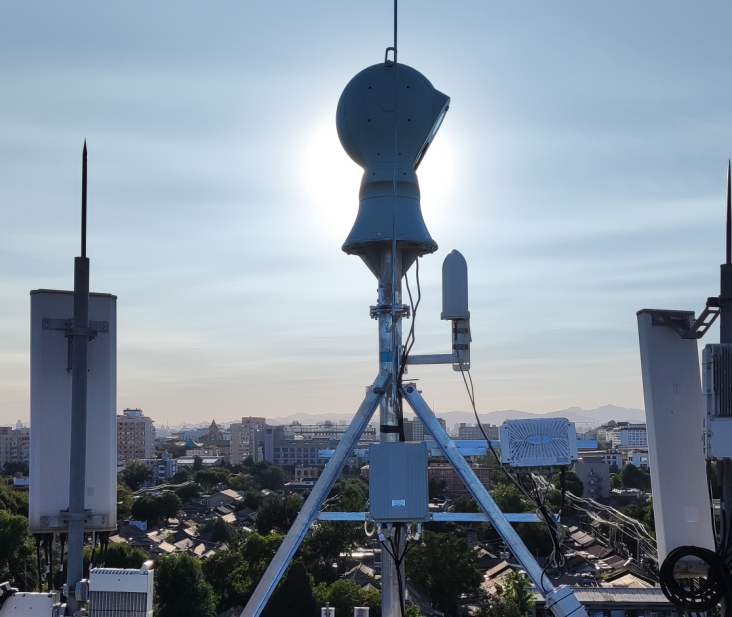

Anti-UAV-Projekt zur Festpunktüberwachung

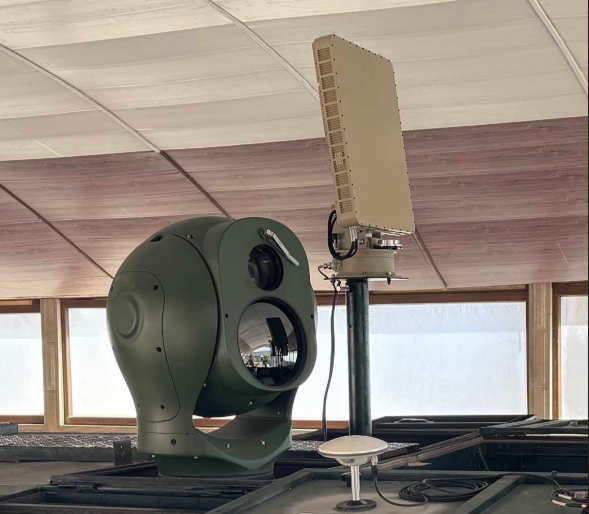

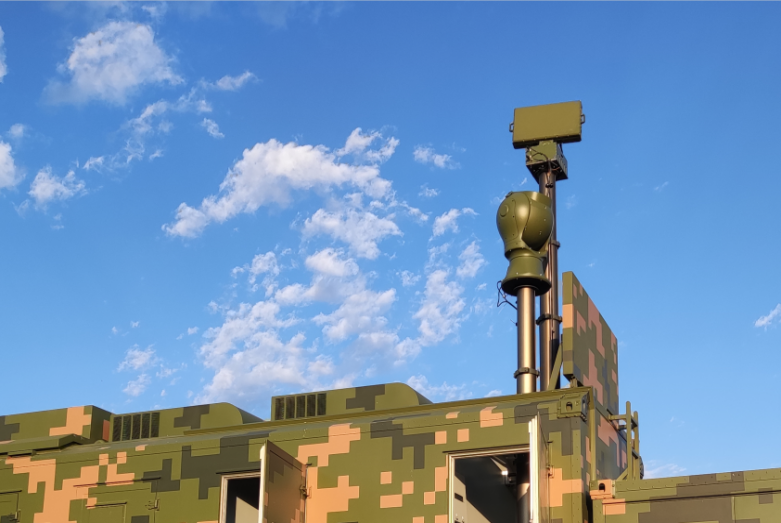

Fahrzeugmontiertes Anti-Drohnen-System

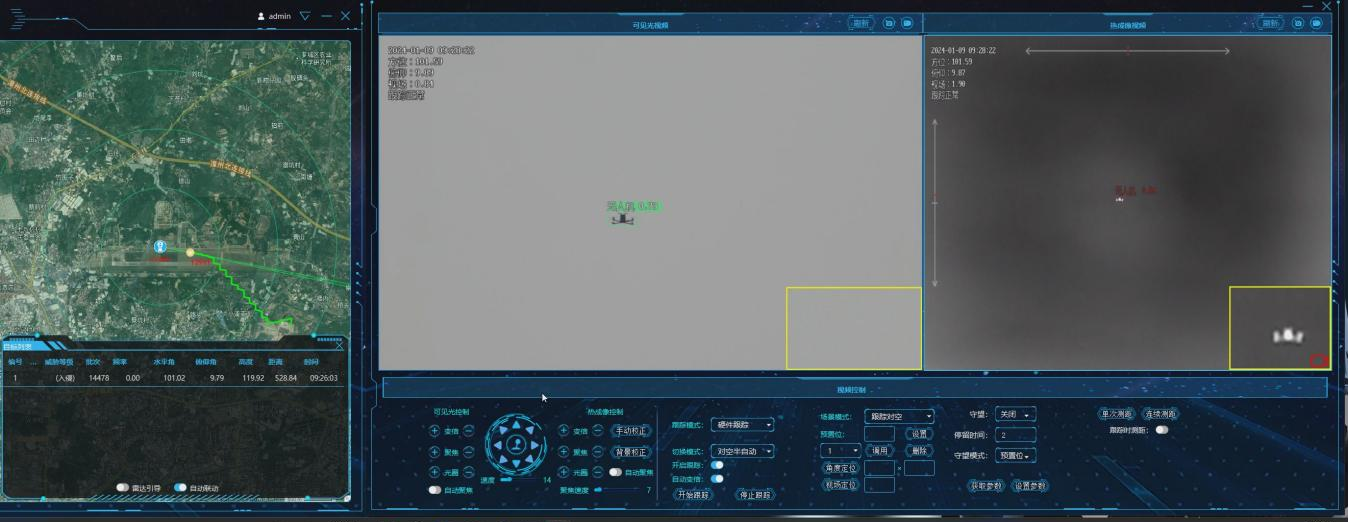

Das Anti-Drohnen-Projekt auf einem Militärflughafen

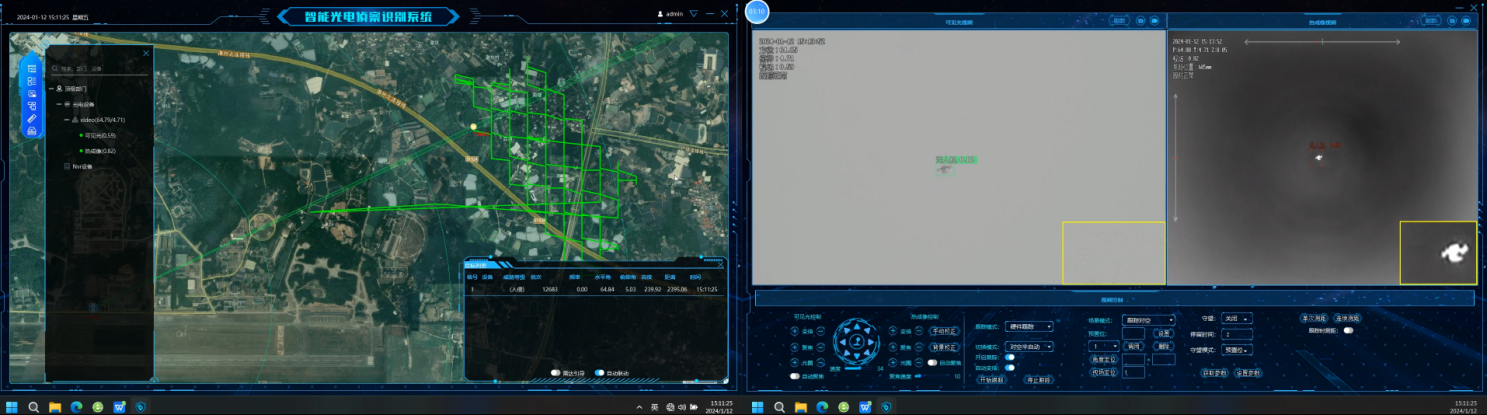

Vermessung und Kartierung der Erkennung und Verfolgung von Drohnen

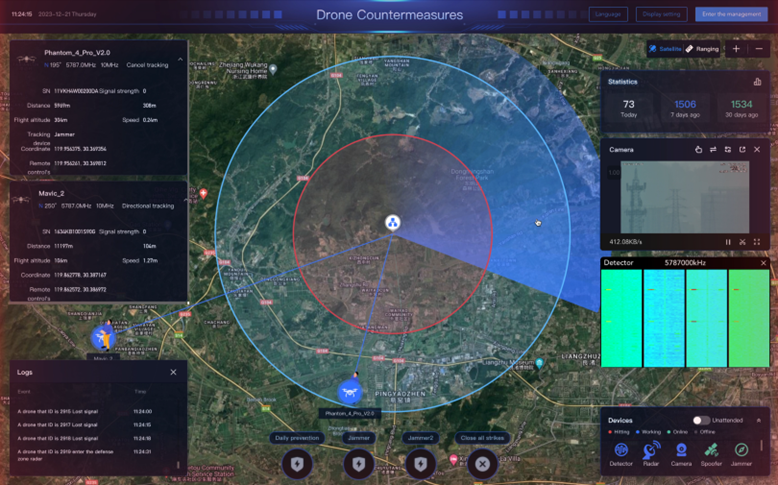

Verwaltungsplattform
