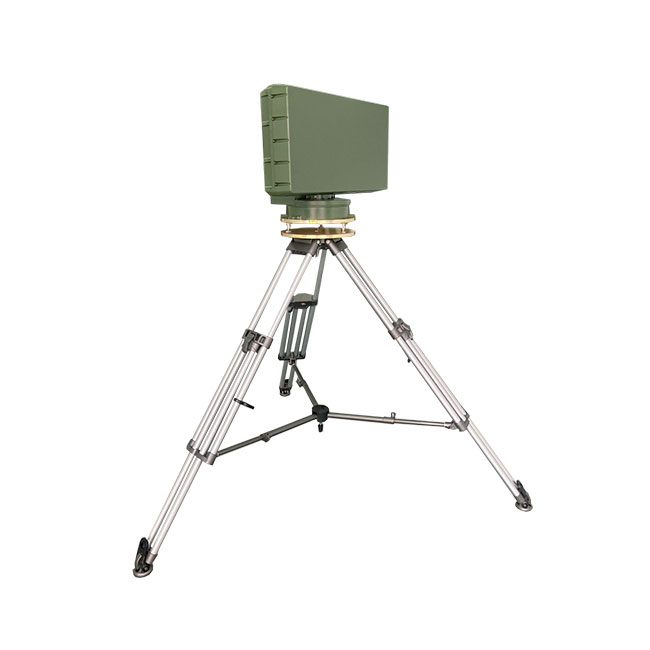

Radarerkennung

FSTH-02C

1.1 Kurze Einführung

Das 02C-Radar ist ein Puls-Doppler-Dreikoordinatenradar mit Azimut-Maschinenabtastung und neigungsdimensionaler Phasenabtastung, das hauptsächlich zur Erkennung und Lokalisierung von Flugzeugen in geringer Höhe eingesetzt wird.Das Radar kann die räumliche Position des Ziels genau erkennen und ist mit einem elektrooptischen System ausgestattet, das mit Gegenmaßnahmen wie Störsendern, Laserwaffen und Navigationszielen kaskadiert werden kann.

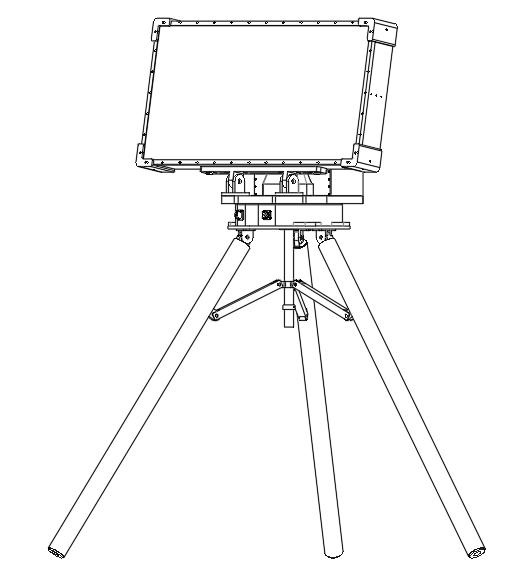

1.2 Aussehen des Produkts

1.3 Technische Indikatoren

1.3.1 Wichtigste technische Indikatoren

1) Radarband: X-Band (9 GHz ~ 10,2 GHz);

2) Erkennungsentfernung (Fehlalarmrate: 10).^-6, Erkennungswahrscheinlichkeit: 90 %,).

≥10 km (typisches Ziel: DJI Phantom 4) (Datenrate: 6 S)

≥8 km (typisches Ziel: DJI Phantom 4) (Datenrate: 3S);

3) Mindestgeschwindigkeit erkennbarer Ziele: 1 m/s;

4) Blindzone im Nahbereich: ≤150 m

5) Zielkapazität: ≥200;

6) Abdeckungsbereich:

Azimut: 0°~ 360°;

Neigung: 0°~30°;

7) Genauigkeit (rms):

Azimut: ≤0,5°;

Neigung: ≤0,5°;

Entfernung: ≤10m;

8) Kommunikationsprotokoll: UDP;

9) Durchschnittlicher Stromverbrauch der gesamten Maschine: ≤ 400 W;

10）Durchschnittliche Sendeleistung: 64 W, maximale Sendeleistung: 320 W;

11) Stromversorgung: AC220V/50Hz;

12) Aussehensgröße: ≤990 mm × 450 mm × 650 mm (L × B × H);

13) Gesamtgewicht (ohne Stativ, ohne Regenschutz): ≤66 kg.

1.3.2 Anpassungsfähigkeit an die Umwelt

1) Betriebstemperatur: -40℃~+60℃;

2) Lagertemperatur: -50℃~+65℃;

3) Schutzart: IP65;

4) MTBF: 5000H
