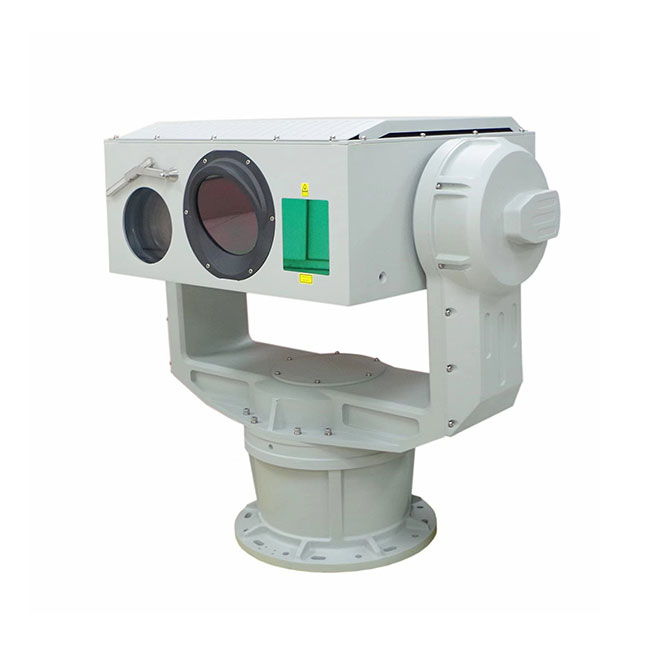

Photoelektrisches Identifikations- und Ortungsgerät
FSTH-EOS01
Das fotoelektrische Identifikations- und Verfolgungsgerät integriert hochauflösende Kameras für sichtbares Licht, gekühlte/ungekühlte Wärmebildkameras, Laserbeleuchter und verschiedene Spektrumerkennungsmodule sowie automatische Verfolgung, intelligente Analyse und präzise elektronische Steuerung.Es zeichnet sich durch ein kompaktes und verdecktes Design aus und dient zur Erkennung, Lokalisierung, Verfolgung und Identifizierung kleiner unbemannter Luftfahrzeuge (UAV)-Ziele.Es kann auch mit Kommunikationsüberwachungssubsystemen und Radarerkennungssubsystemen interagieren und so Aufklärung, Verifizierung und Videobeweissammlung für kleine Luft-UAVs oder andere niedrige, langsame und kleine Ziele ermöglichen.
Das Gerät wurde in Militärqualität entwickelt und ist in einem superstarken Aluminiumlegierungsgehäuse mit widerstandsarmem Kugeldesign untergebracht, wodurch es resistent gegen starken Wind und geringe Vibrationen ist.Es nutzt die zweischichtige „Drei-Proof“-Technologie und die Vakuum-Stickstoff-Dichtungstechnologie und erreicht die Schutzart IP66, wodurch der stabile Betrieb des Geräts unter rauen Feldbedingungen langfristig effektiv gewährleistet wird.
Systemfunktion
1).Starke Tragfähigkeit: Es kann Kameras mit sichtbarem Licht mit langer Brennweite, Wärmebildkameras mit großer Apertur, dynamische Laserbeleuchtungen und optionale Sensormodule wie Laser-Entfernungsmesser, Positionsnavigation und digitale Kompasse transportieren und ermöglicht so die Beobachtung von Zielen über große Entfernungen.
2).Breites Erkennungsspektrum: Es kann hochauflösendes sichtbares Licht, gekühlte/nicht gekühlte Wärmebildtechnik und Laserbeleuchtungen integrieren und bietet ergänzende Vorteile über mehrere Spektren hinweg.Durch die Kombination von passiver und aktiver Erkennung aggregiert und fusioniert es Daten aus mehreren Quellen, um Überwachungsanforderungen bei Tag und Nacht und bei jedem Wetter zu erfüllen.
3).Schnelle Rotationsgeschwindigkeit: Die Rotationsgeschwindigkeit beträgt bis zu 80°/s und die Beschleunigung bis zu 100°/s, was einen schnellen Start, einen reibungslosen Betrieb und die Fähigkeit ermöglicht, sich schnell bewegende Ziele zu erfassen und zu verfolgen.
4).Großer Abdeckungsbereich: Der Azimut-Rotationsbereich beträgt 0° bis 360° und der Pitch-Rotationsbereich beträgt -90° bis +90°, wodurch eine umfassende, alldimensionale Abdeckung ohne tote Winkel erreicht wird.
5).Hohe Steuerungspräzision: Es nutzt präzise Winkelencoder in Verbindung mit einem hochpräzisen Servosteuerungssystem mit geschlossenem Regelkreis und erreicht so eine Positionierungsgenauigkeit von bis zu 0,02°.Dies ist gepaart mit einer leistungsstarken Bildverarbeitungseinheit und hochpräzisen Fokuskontrollmechanismen für einen präzisen Autofokus.
6).Hervorragende Verfolgungsleistung: Das automatische Verfolgungsmodul umfasst mehrere fortschrittliche Zielerfassungs- und Verfolgungsalgorithmen, die durch eine hochpräzise Servosteuerung unterstützt werden, um eine stabile Verfolgung von Zielen bei schnellem Flug und Richtungsänderungen sicherzustellen.
7).Hohes Maß an Intelligenz: Es unterstützt die Erkennung von Einbrüchen, Bewegungen und anderen abnormalen Verhaltensweisen.Es unterstützt auch die Klassifizierung und Erkennung von Zielen sowie Funktionen wie Hotspot-Warnungen, Radarverknüpfung und 3D-Zoompositionierung, wodurch die Automatisierung, Information und unbemannten Fähigkeiten des Systems erheblich verbessert werden.
8).Mehrere aktive Schutzfunktionen: Es umfasst einen starken Wärmequellenschutz, eine interne Temperaturüberwachung und eine gerichtete industrielle Abtauung, um die Systemzuverlässigkeit zu erhöhen.
9).Starke Anpassung an die Umwelt: Hergestellt aus hochfesten Aluminiumlegierungsmaterialien und mit zweischichtiger „Three-Proof“-Technologie bietet es IP66-Schutz, wodurch es beständig gegen Regen, Staub, Korrosion und elektromagnetische Störungen ist und für den Langzeitgebrauch geeignet ist Einsatz in anspruchsvollen Außenumgebungen.
Hauptparameter:
1).Effektive Reichweite: Sichtbares Licht ≥ 3 km;Infrarot ≥ 3 km
2).Infrarotdetektor: Gekühlte Infrarot-Brennebene aus Quecksilber-Cadmium-Tellurid (MCT).
3).Spektralbereich: 3,7 μm bis 4,8 μm
4).Auflösung: 640×512
5).NETD (Noise Equivalent Temperature Difference): Besser als 20 mK
6).Brennweite des Objektivs: 22–450 mm kontinuierliches Zoomobjektiv
7).Infrarotsensor: 1/1,8 Zoll Starlight-CMOS mit ICR-Tag-Nacht-Modus
8).Auflösung: 1920×1080
9).Brennweite: 12–860 mm, hochauflösendes elektrisches Zoomobjektiv
10).Defog: Unterstützt optische Nebelreduzierung und elektronische Nebelreduzierung
11).Tracking-Modi: Manuelles, automatisches Tracking, unterstützt Radarverknüpfung
12).Tracking-Funktionen: Integrierte mehrere Tracking-Algorithmen, unterstützt die Erkennung mehrerer Ziele, automatische Erfassung, kurzfristige Hindernisbehandlung usw.
13).Ansichtsfenster: Duale/dreifache Ansichtsfenster, können 2/3 verschiedene Spektrumsensoren gleichzeitig montieren
14).Horizontaler Bereich: N×360° kontinuierliche Drehung, mechanische Verriegelung nach dem Ausschalten
15).Pitch-Bereich: -90° bis +90°, Soft-Limit-Funktion, programmierbar
16).Rotationsgeschwindigkeit: Horizontal 0,01° bis 80°/s, Neigung 0,01° bis 60°/s
17).Stromversorgung: 220 V Wechselstrom
18).Gesamtstromverbrauch: ≤ 500 W
19).Abmessungen: ≤ 572 mm × 472 mm × 655 mm
20).Gesamtgewicht: ≤ 90 kg
