Deutsch
 |
| Menge: | |
|---|---|
FSTH-UNEOS03
1 Produkteinführung

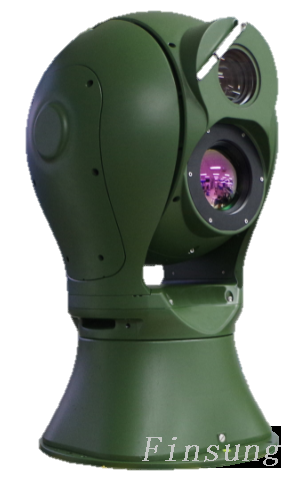

Der optisch-elektronische Geschützturm FSTH-UNEOS03, der unabhängig von Fanshuang technology entwickelt wurde, ist für die Sicherheit in geringer Höhe an wichtigen Standorten wie Militärstützpunkten, nuklearen und biochemischen Anlagen, Grenzschutz, Konferenzzentren, Bürogebäuden, Gefängnissen und Flughäfen konzipiert. Es integriert optisch-elektronische Erkennungs- und Verfolgungssysteme mit hochauflösenden sichtbaren Kameras und ungekühlten Wärmebildmodulen für mehrere Spektren. Mit intelligenten Zielerkennungs- und -verfolgungsmodulen erkennt, verfolgt, identifiziert und alarmiert es zivile kleine bis mittelgroße Rotations- und Starrflügeldrohnen der Verbraucherklasse effektiv.
Der optisch-elektronische Turm kann unabhängig oder in Verbindung mit Radargeräten, passiven Spektrumerkennungsgeräten und Funkstörungsgeräten betrieben werden, um ein automatisches Drohnenverteidigungssystem zu bilden. Es gewährleistet Tag und Nacht und bei jedem Wetter die Sicherheit wichtiger Standorte in geringer Höhe.
Dieses Produkt hat ein kugelförmiges Design, ist resistent gegen starken Wind, mit geringem Jitter und stabiler, klarer Bildgebung. Das geteilte Design oben und unten ermöglicht unabhängiges Verpacken und Transportieren, verteilt das Gewicht und verbessert die Transportfähigkeit in schwierigem Gelände. Das modulare Design ermöglicht eine flexible Konfiguration von Erkennungskanälen und optischen Einstellungen entsprechend den Kundenanforderungen und erfüllt die Anforderungen für Erkennung, Identifizierung und Erkennung unter verschiedenen Wetterbedingungen wie Dunkelheit, Nebel, Regen und Schnee.
Durch den Einsatz integrierter Druckguss- und Formverfahren zeichnet sich der Turm durch hohe strukturelle Steifigkeit, geringes Gewicht, hervorragende Dichtungseigenschaften und stickstoffgefüllten Schutz aus. Das gesamte Gerät erreicht die Schutzart IP67 und gewährleistet so einen zuverlässigen Betrieb in rauen Außenumgebungen über längere Zeiträume.
2 Produktmerkmale
Starke Tragfähigkeit: Kann Kameras mit sichtbarem Licht mit hoher Vergrößerung und Wärmebildkameras mit großer Apertur aufnehmen, um eine Zielbeobachtung über große Entfernungen zu ermöglichen.
Breites Erkennungsspektrum: Integriert hochauflösendes sichtbares Licht und langwellige Wärmebildgebung. Die komplementären Vorteile der Dualband-Detektion, der kombinierten aktiven und passiven Erkennung und der Konvergenz der Datenfusionsverarbeitung aus mehreren Quellen ermöglichen die Erkennung von Zielen unter ganztägigen und wetterunabhängigen Bedingungen und gewährleisten so umfassende Überwachungsanforderungen.
Schnelle Wendegeschwindigkeit: Rotationsgeschwindigkeit von bis zu 80°/s und Beschleunigung von bis zu 10 2°/s² , was eine schnelle Erfassung und Verfolgung von sich bewegenden Zielen mit schnellen Start- und Stoppvorgängen ermöglicht.
Breite Abdeckung: Horizontaler Drehbereich von 0° bis 360° und vertikaler Drehbereich von -90° bis +90°, wodurch eine umfassende Abdeckung ohne tote Winkel erreicht wird.
Hohe Steuerungspräzision: Verwendet Präzisionswinkelencoder in Kombination mit hochpräzisen Servosteuerungssystemen mit geschlossenem Regelkreis und erreicht so eine Positionierungsgenauigkeit von bis zu 0,0 2°. Ausgestattet mit einer leistungsstarken Bildverarbeitungseinheit und einem hochpräzisen Fokuskontrollmechanismus, der eine präzise automatische Fokussierung ermöglicht.
Überlegene Verfolgungsleistung: Enthält verschiedene fortschrittliche Zielerfassungs- und Verfolgungsalgorithmen, die mit einem automatischen Verfolgungsmodul ausgestattet sind, ergänzt durch eine hochpräzise Servosteuerung, die eine stabile Verfolgung mit einer Verfolgungsgenauigkeit von ±0,5 mrad bei schnellen Flug- und Richtungsänderungsprozessen gewährleistet.
Hoher Grad an Intelligenz: Mit der selbst entwickelten Backend-Management-Software werden Funktionen wie Hotspot-Alarme, Bereichseinbruchsalarme, Grenzüberschreitungsalarme, Zielverfolgung, Identifizierung kleiner Ziele über große Entfernungen, Radarverknüpfung, Panorama-Stitching und 3D-Zoompositionierung mühelos implementiert und so die unbemannte, automatische und informative Ebene des Systems erheblich verbessert.
Mehrere redundante Schutzmaßnahmen: Interne Temperaturüberwachung und gerichtete industrielle Entfroster erhöhen die Systemzuverlässigkeit.
Starke Anpassungsfähigkeit an die Umwelt : Die mit Stickstoff gefüllte, abgedichtete Kugelkammer erreicht die Schutzart IP67, leistungsstarke korrosionsbeständige Beschichtungen auf der Außenhülle und die Auswahl hoch korrosionsbeständiger Anschlüsse gewährleisten einen langfristig stabilen Betrieb des Produkts in rauen Außenumgebungen.
3 Hauptparameter
Artikel | FSTH-UNEOS03 |
Betriebsabstand | Sichtbar≥3000m ，Identifikation≥3000m 。Thermisch≥1500m ，Identifikation≥500m。 |
Wärmebild | 1. Detektor: ungekühlter VOx (Vanadiumoxid) Focal-Plane-Array-Detektor der 6. Generation 2. Wellenlänge: 8 bis 14 μm 3. NETD (Rauschäquivalente Temperaturdifferenz): 40 mK (@25 ℃ F1,0) 4. Objektiv: 31 bis 155 mm 5. Objektivsteuerung: Elektrischer Zoom; manueller/Autofokus, 3A adaptiver Aktivfokus-Algorithmus, unterstützt mehrere Triggermodi, präzise und schnell; 3CAM-Modus mit AS+DOE-Optikstruktur, hoher Infrarotdurchlässigkeit, keine Defokussierung oder kleine Achsenabweichung beim Zoomen 6. Bildverbesserung: Digitale Bildverbesserungstechnologie SDE (Spatial Detail Enhancement), verbessert Bilddetails und unterstützt die Anpassung der Wärmebildverbesserung in 255 Stufen 7. Pseudofarben-Polarität: 16 Pseudofarben-Bildmodi, einschließlich Hot-Black/Hot-White-Polarität 8. Bildparameter: AGC (Automatic Gain Control), automatische Verstärkungsanpassung, Helligkeits- und Kontrastanpassung 9. Digitalzoom: 1,0- bis 8,0-facher kontinuierlicher Zoom (Schrittgröße 0,1), unterstützt optisch-elektronischen Relaiszoom, unterstützt die globale Adlerperspektive 10. Entfernungsmessskala: Unterstützt die Entfernungsmessskala 11. Korrektur fehlerhafter Pixel: Unterstützt die Funktion zur Korrektur fehlerhafter Pixel 12. Bildkorrektur: Unterstützt manuelle Korrektur, Hintergrundkorrektur, automatisches Korrekturintervall und einstellbare Gammakorrekturparameter 13. Starker Lichtschutz: Unterstützt die Widerstandsfähigkeit gegen Sonnenlichtschäden 14. Detektorarray: 640×512 15. Sichtfeld: 20°×15° bis 4°×3° |
Sichtbares Licht | 1. Sensortyp: Von hinten beleuchteter CMOS in Sternenlichtqualität mit extrem geringer Beleuchtung 2. Mindestbeleuchtung: Farbe: 0,0005 Lux; Schwarz und Weiß: 0,0001 Lux; 0 Lux (IR EIN) 3. Objektiv: 12,5 bis 775 mm, hochauflösender elektrischer Megapixel-Zoom; manueller/automatischer Fokus, adaptiver 3A-Aktivfokus-Algorithmus 4. Bildverarbeitung: Unterstützt Weißabgleich, elektronischen Verschluss, Bildakkumulation, Gegenlichtkompensation, starke Lichtunterdrückung, digitale 2D/3D-Rauschunterdrückung, elektronische Bildstabilisierung, großen Dynamikbereich 5. Tag-/Nacht-Typ-Übertragung: 0,4–0,75 µm breites Spektralfenster für sichtbares Licht und 0,8–0,95 µm Nahinfrarot-Spektralfenster, unabhängiges optisches Dual-Pass-Fenster, wodurch das Abbildungslicht und das Signal-Rausch-Verhältnis von Streulicht verbessert werden 6. Unterstützt die elektronische und optische Nebeldurchdringung 7. Intelligente Analyse: Unterstützt Einbrucherkennung, Kreuzungserkennung, Erkennung von Betreten/Verlassen von Bereichen, Bewegungserkennung und Herumlungererkennung |
„Audio & visuell“ | 1. Thermische Auflösung: Unterstützt 1920×1080, 1280×1024, 1280×960, 1024×768, 1280×720, 704×576, 640×512, 640×480, 400×300, 384×288. 2. Auflösung des sichtbaren Lichts: 1920×1080, 1280×1024, 1280×960, 1024×768, 1280×720, 704×576. 3. Videokodierung: H.265/H.264/MJPEG, unterstützt mehrere Streams. 4. Videobitrate: 32 Kbit/s bis 16 Mbit/s. 5. Audiokodierung: G.711A/G.711U/G726. 6. Bildspiegelung: Horizontal, vertikal, diagonal. 7. OSD-Einstellungen: Unterstützt Kanalname, Uhrzeit; Wärmebild unterstützt OSD-Anzeigeeinstellungen für Schwenk-/Neigerichtung, Sichtfeldwinkel und Fokus; Unterstützt die Einstellung voreingestellter Positionsnamen. |
Erweiterte Funktion | 1. Starker Lichtschutz: Unterstützt, mit Sonnenschutzfunktion zur Vermeidung von Sonnenbrand. 2. Temperaturkalibrierung: Das nicht-thermische Design sorgt für Bildklarheit, die nicht von der Temperatur beeinflusst wird. 3. Szenenmodi: Unterstützt mehrere Szenenkonfigurationen zur Anpassung an verschiedene Umgebungsanwendungen. 4. Automatische Fokusabstimmung: Unterstützt die Fernanpassung der Autofokus-Präzisionsparameter zur Anpassung an verschiedene Szenen. 5. Tag-/Nachtpatrouillen: Tag- und Nachtpatrouillen mit verschiedenen voreingestellten Gruppen; Tagsüber patrouilliert 1–40, nachts 41–80. Schaltet je nach Lichtempfindlichkeit automatisch zwischen Tag und Nacht um, um sich an verschiedene Zeit-Raum-Szenen anzupassen. 6. Objektiv-Servo: Unterstützt voreingestellte Objektivpositionen, Brennweiten-Feedback und Brennweiten-Positionierungsfunktionen. 7. Ausschaltspeicher: Unterstützt die Wiederherstellung von Positionen vor dem Ausschalten, den Status voreingestellter Punkte, den Patrouillenstatus und den Linienscan-Status. 8. Full-Life-Management: Die Funktion zur Aufzeichnung des Gesundheitsindex unterstützt Arbeitszeit, Verschlussanzahl, Betriebstemperatur, extreme Temperaturen usw. 9. Fernwartung: Funktionen zur Fehlerabfrage, Selbstdiagnose, Remote-Reboot; Online-Upgrade und Remote-Upgrade. 10. Konfigurationsdateien: Unterstützt den Import und Export von Konfigurationsdateien. |
Servo drehbar | 1. Struktur: Sphärische, mehrdimensionale Freiformform, geringer Windwiderstand, starke Antivibrationsfähigkeit, beständig gegen Windstärken bis zu Stärke 12. 2. Zweiachsiges Zwei-Rahmen-Design mit geteilter oberer und unterer Konfiguration für unabhängige Verpackung und schnelle Montage. 3. Fenster: Doppel-/Dreifachfenster, die gleichzeitig 2/3 Arten von Bandsensoren aufnehmen können, mit integriertem Scheibenwischer. 4. Horizontaler Bereich: N×360° kontinuierliche Drehung, mit mechanischer Verriegelung nach dem Ausschalten. 5. Vertikaler Bereich: -90° bis +90°, mit Soft-Limit-Funktion, programmierbar. 6. Rotationsgeschwindigkeit: Horizontal 0,01° bis 80°/s, Vertikal 0,01° bis 60°/s. 7. Beschleunigung: Horizontal 100°/ s² , Vertikal 100°/ s². 8. Geschwindigkeitsanpassung: Intelligente Sensorfunktion für variable Geschwindigkeit, unterstützt adaptive Geschwindigkeit für die Brennweite des Objektivs. 9. Antriebsmodus: Direktantrieb mit drehmomentstarkem Seltenerd-Permanentmagnet-Synchronmotor, schnelle Start-/Stopp-Fähigkeit. 10. Positionierungsgenauigkeit: Besser als 0,02°. 11. Positionierungszeit: Weniger als 4 Sekunden. 12. Nullpunkteinstellung: Unterstützt die Einstellung horizontaler und vertikaler Nullpunkte. 13. Voreingestellte Positionspatrouille: 256 Voreinstellungen, unterstützt Patrouillenrouten. 14. Überwachung: Voreingestellte Position/Fahrtscan. 15. Motorschutz: Rotationsblockschutz für hohe Zuverlässigkeit. |
Elektrische Schnittstellen | 1. (Netzwerkschnittstelle): 1 x RJ45, 10/100 Base-T adaptiv. 2. (Netzwerkprotokolle): Unterstützt die Netzwerkprotokolle HTTP, HTTPS, FTP, SMTP, DNS, NTP, RTSP, RTCP, RTP, TCP, UDP, ICMP, DHCP; unterstützt die Protokolle ONVIF und GB28181. 3. (Sekundäre Entwicklung): Bietet kostenloses SDK für eine einfache und bequeme sekundäre Entwicklung. 4. (Physikalische Schnittstelle): Wasserdichter Luftfahrtstecker aus Legierung. |
Stromverbrauch | 1. Stromversorgung: Ausgestattet mit einem Weitbereichs-Eingangsnetzteil, wandelt AC 90 V bis 305 V in DC 48 V um. 2. Stromverbrauch: Maximaler Stromverbrauch des Plattenspielers ≤ 500 W, stabiler Stromverbrauch ≤ 150 W. |
Umweltspezifikationen | 1. Betriebstemperatur: -40 °C bis +60 °C 2. Lagertemperatur: -45 °C bis +70 °C 3. Luftfeuchtigkeit: < 90 % relative Luftfeuchtigkeit 4. Blitzschutz: Integrierter Überspannungsschutz der Schnittstellenschaltungen, 6000 V 5. Salzsprühbeständigkeit: pH 6,5 bis 7,2, kontinuierliches Sprühen für 96 Stunden, keine Oberflächenveränderungen 6. Schutzart: Gesamte Einheit IP66 (IP67 für Kugelkammerabdichtung) |
Dimension & Gewicht | Abmessungen : 480 mm x 825 mm Gewicht : ≤85 kg |
4 Dimension
5. Anwendungsfälle
Wird hauptsächlich für die Sicherheit und Verteidigung in geringer Höhe an wichtigen Standorten wie Militärstützpunkten, Flughäfen, Gefängnissen, Nuklear- und Chemieindustrie, Grenz- und Küstenverteidigung, Konferenzzentren, Bürogebäuden, Ölfeldern und Öldepots eingesetzt.
Typische Anwendungen auf militärischen und zivilen Flughäfen sind in den letzten Jahren:
Abwehr unbemannter Flugsysteme (CUAS):
2019: Internationaler Flughafen Chengdu Shuangliu, Sicherheitsparade zum Nationalfeiertag
2020: Internationaler Flughafen Hongkong, Internationaler Flughafen Peking Daxing
2021: Civil Air Defense CUAS in Hefei, Anti-UAS-Sicherheit zum 100. Jahrestag des CPC
2022: CUAS-Sicherheitsunterstützung in geringer Höhe für eine Einheit in Peking, Anti-UAS-Operationen in Hongkong BD
2023: Aserbaidschans fahrzeugmontierte CUAS, Anti-UAS-Operationen in Australien BD
Erkennung und Verfolgung von sichtbarem Licht und Wärmebild
Multi-Rotor, Starrflügel-Erkennungsverfolgung, Übersichtsanzeige
komplexe Hintergrunderkennung, Tracking
Vogelerkennung, Vogelverfolgung
Anti-UAV-Projekt am Flughafen
Anti-UAV-Projekt zur Festpunktüberwachung
Fahrzeugmontiertes Anti-Drohnen-System
Das Anti-Drohnen-Projekt auf einem Militärflughafen
Vermessung und Kartierung der Erkennung und Verfolgung von Drohnen
Verwaltungsplattform
